制御線ステータス

制御線状態と動作を指定する“制御線ステータス”の表示・非表示を切り替えます。制御線ステータスを非表示にすると、解析データ画面が広くなります。

制御線ステータスでは、出力制御線を任意・自動で操作することができます。
入力した制御線変化を反対側COMポートに伝送するには！を参照してください。

ハンドシェイクでは、ターゲット間のハンドシェイクを解決します。

制御線ステータスは、次の４つの表示タイプが指定できます。

1. 縦表示
2. 横表示
3. 回路イメージ
4. 専用ケーブル

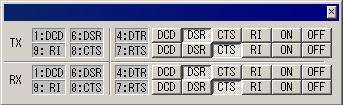

制御線ステータスを縦表示するタイプです。
送信側ポートと受信側ポートが縦に整列しています。

制御線ステータスを横表示するタイプです。
送信側ポートと受信側ポートが横に整列しています。

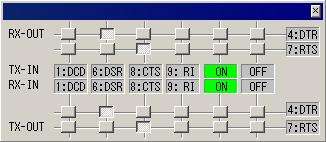

制御線ステータスを回路イメージで表示するタイプです。
電気的に入力した制御線信号を反対側ポートへ出力する道筋を回路イメージで表現しています。

専用ケーブル使用時の表示タイプです。
専用ケーブル表示モード時は、このタイプで制御線が表示されます。専用ケーブルでは、Analyze232Cが完全なオンラインモニタとして機能しますので、制御線出力制御のラジオボタンは不要になります。このためLEDインジケータ表示のみとなります。

入力した制御線を反対側COMポートに出力する事ができます。
まず回路イメージの下図をご覧下さい。

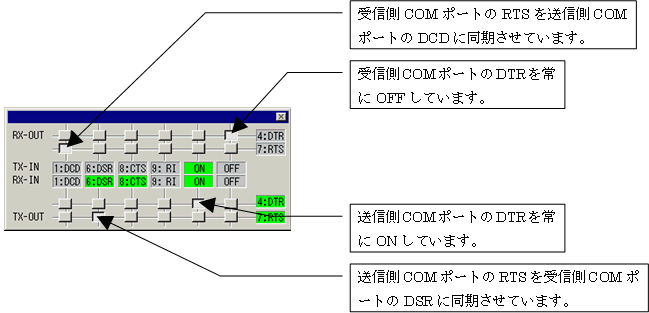

TX-INの行とRX-INの行がそれぞれ送信側COMポートから入力した制御線状態と受信側COMポートから入力した制御線状態です。
制御線がONすると対応するLEDイメージが点灯します。
入力できる制御線は、DCD、DSR、CTS、RIがあります。その他に、常時ONを示すLEDイメージと常時OFFを示すLEDイメージがあります。
出力制御線を反対側ポートの入力制御線に同期させるためには、上記回路イメージの様にクロスポイントのラジオボタンを選択状態にします。

制御線ステータス表示は、縦表示や横表示が可能ですが、全て同じ動作を行います。画面の状況によって適当な表示方法を選択してください。

専用ケーブル使用時は、ターゲット間の通信を全く妨げないので、制御線の操作は不要になります。

• フロー制御
  RTSとCTSを使用して、フロー制御を行います。受信バッファに十分に空きがあり、受信可能な状態ならRTSまたはCTSをONします。受信バッファに空きが少なくなったなら、受信不可としてRTSまたはCTSをOFFします。RTSを使用するかCTSを使用するかは、ターミナル仕様またはモデム仕様によって決定します。各種ピンアサインも参照してください。
  　
• 送信許可
  RS-485を使った通信は、マルチポイント通信(バス接続とも言う)でよく使用されます。
  この通信方法は、１本(1対)の通信線を半二重方式で使用します。接続する機器の数は任意で、3台以上接続することが普通です。
  通信線が1本のため、同時に送信することのできる機器は1台だけです。通常は受信状態で待機しており、必要に応じて送信を行います。この時、ハードウェア的にトランスミッタを許可・禁止してやる必要があります。この、許可・禁止制御にRTSやDTRを使用します。
  　
• 通信機器接続確認
  通信機器が接続されているか、切断されているかを検証・通知するために制御線を使うことがあります。
  例えばDTRやDSRがONなら機器が接続されている等です。

上記設定は、CTS-RTSのハンドシェイクを行います。この設定で、多くのハンドシェイクをカバーできますが、これでもハンドシェイクが上手く行かない場合は、各種ピンアサインを参考にして特殊なケーブルを自作する必要があります。
